M-03 / Pedale und Hebel
MO 367
Bidirektionales Wippenpedal · Wippenpedal für zwei Richtungen mit unabhängigen Federn je Richtung
Das MO 367 ist ein bidirektionales Wippenpedal für Nutz- und Offroad-Fahrzeuge mit zwei unabhängigen Federn für jede Bewegungsrichtung. Der kontaktlose Sensor und voll redundante programmierbare Ausgänge unterstützen die Anschlusstypen Standard, Hydraulik und Verriegelung.
- Typ
- Bidirectional
- Ausgang
- Dual analog / IVS
- Abdichtung
- IP6K9K
Kurze Highlights
Leistungsübersicht
Für proportionale Steuerung in zwei Richtungen entwickelt.
- Bidirektionaler Weg mit unabhängigen Federn je Richtung
- Voll redundante doppelte programmierbare Ausgänge
- Wegwinkeloptionen: 10° / 14°
- Anschlusstypen Standard (S), Hydraulik (H) und Verriegelung (L)
- Bis zu 1 Million Betätigungen
- IP6K9K-abgedichteter Sensor

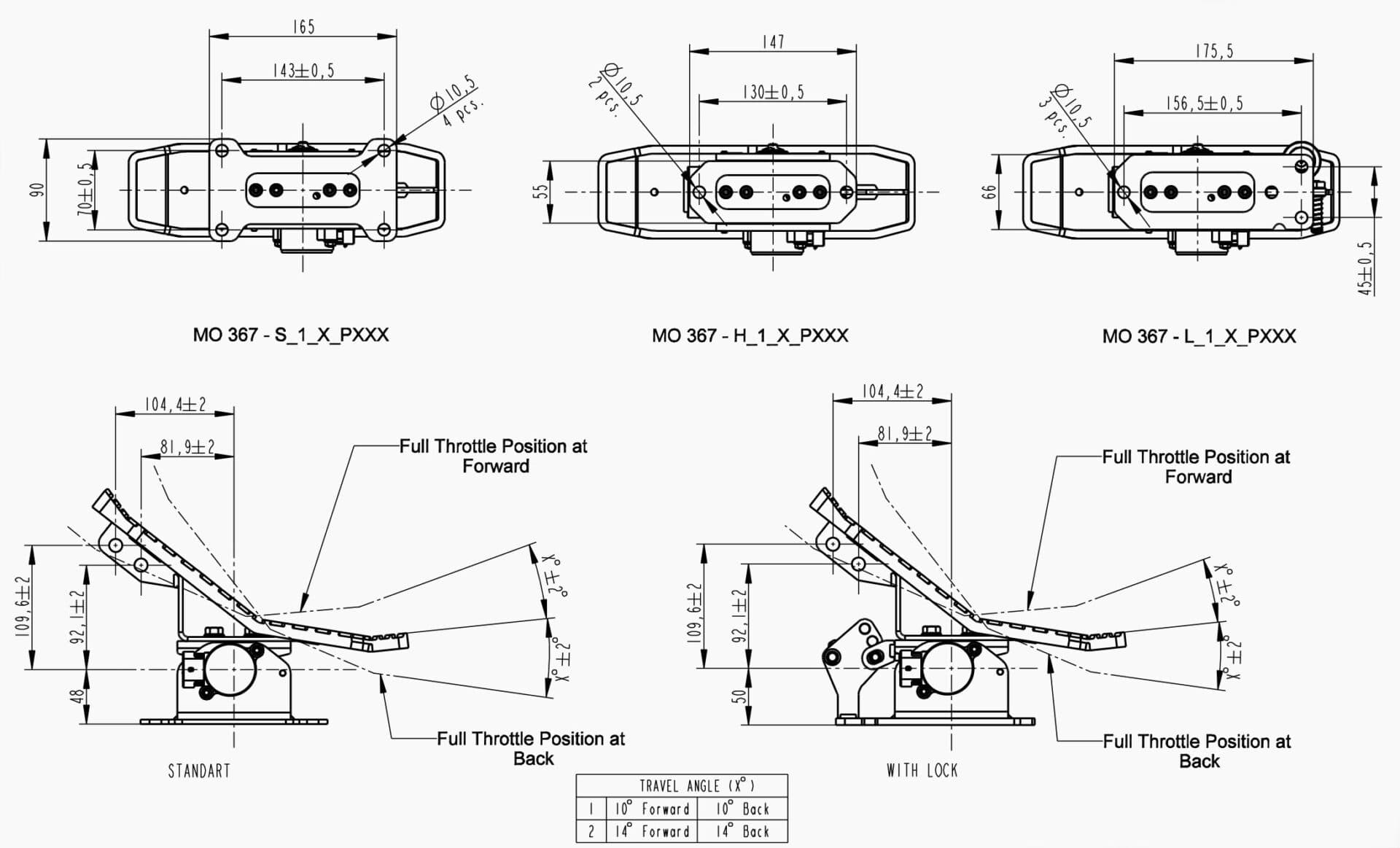

Technische Ansichten
Technischer Überblick
- Typ
- Bidirektionale Wippe
- Messprinzip
- Kontaktlos
- Wegwinkel
- 10° / 14°
- Versorgungsspannung
- 5V or 8-32V
- Ausgänge
- Dual analog (0-5V / PWM); Analog+IVS
- Redundanz
- Voll redundante doppelte programmierbare Ausgänge
- Stecker
- 6-way Delphi Packard Metri-Pack 150
- Schutzart
- IP6K9K (sensor)
- Lebensdauer
- Bis zu 1 Million Betätigungen
- Betriebstemperatur
- -40°C … +85°C
- Gehäuse
- Hochleistungs-Metallgehäuse
Modulfähigkeiten
- Bidirektionale Wippenausführung
- Für verschiedene Motorschnittstellen geeignet
- Kontaktloses Messprinzip mit voll redundanten doppelten programmierbaren Ausgängen
- Dual analog type: 0-5V / PWM
- Analog+IVS type: analog with high-side or low-side switch
- Zwei unabhängige Federn für jede Richtung
- Anschlusstypen Standard, Hydraulik und Verriegelung
Bestellcode
| MO 367 - | X - Option | X Beschreibung |
|---|---|---|
| Anschlusstyp | S | Standard |
| Anschlusstyp | H | Hydraulik |
| Anschlusstyp | L | Verriegelung |
| Wegwinkel | 1 | 10° |
| Wegwinkel | 2 | 14° |
| Sensorprogramm | P009 | Dual-Analog (weitere Programme auf Anfrage) |
Example: MO 367 - S - 1 - 1 - P009
